ZHL 120

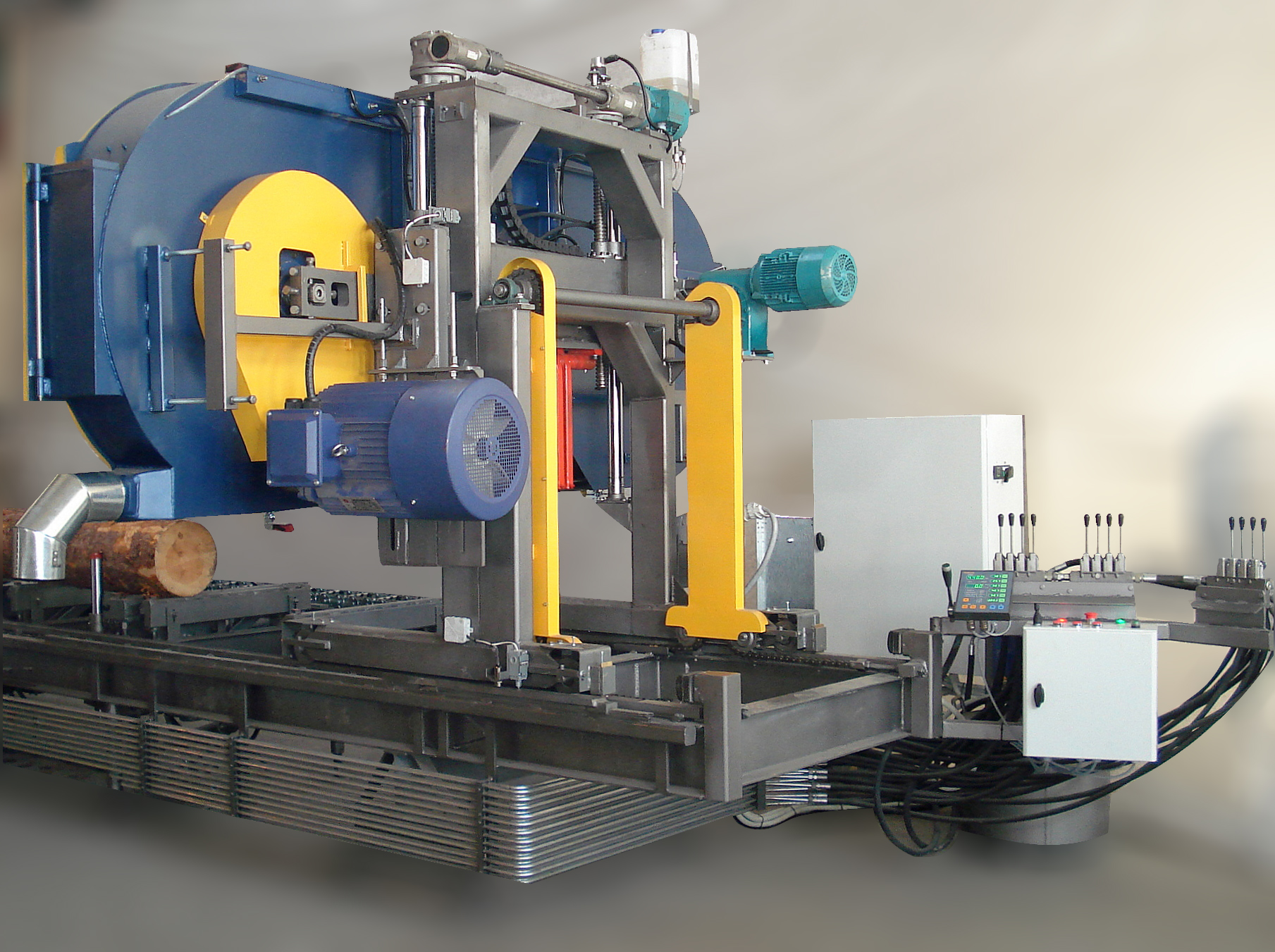

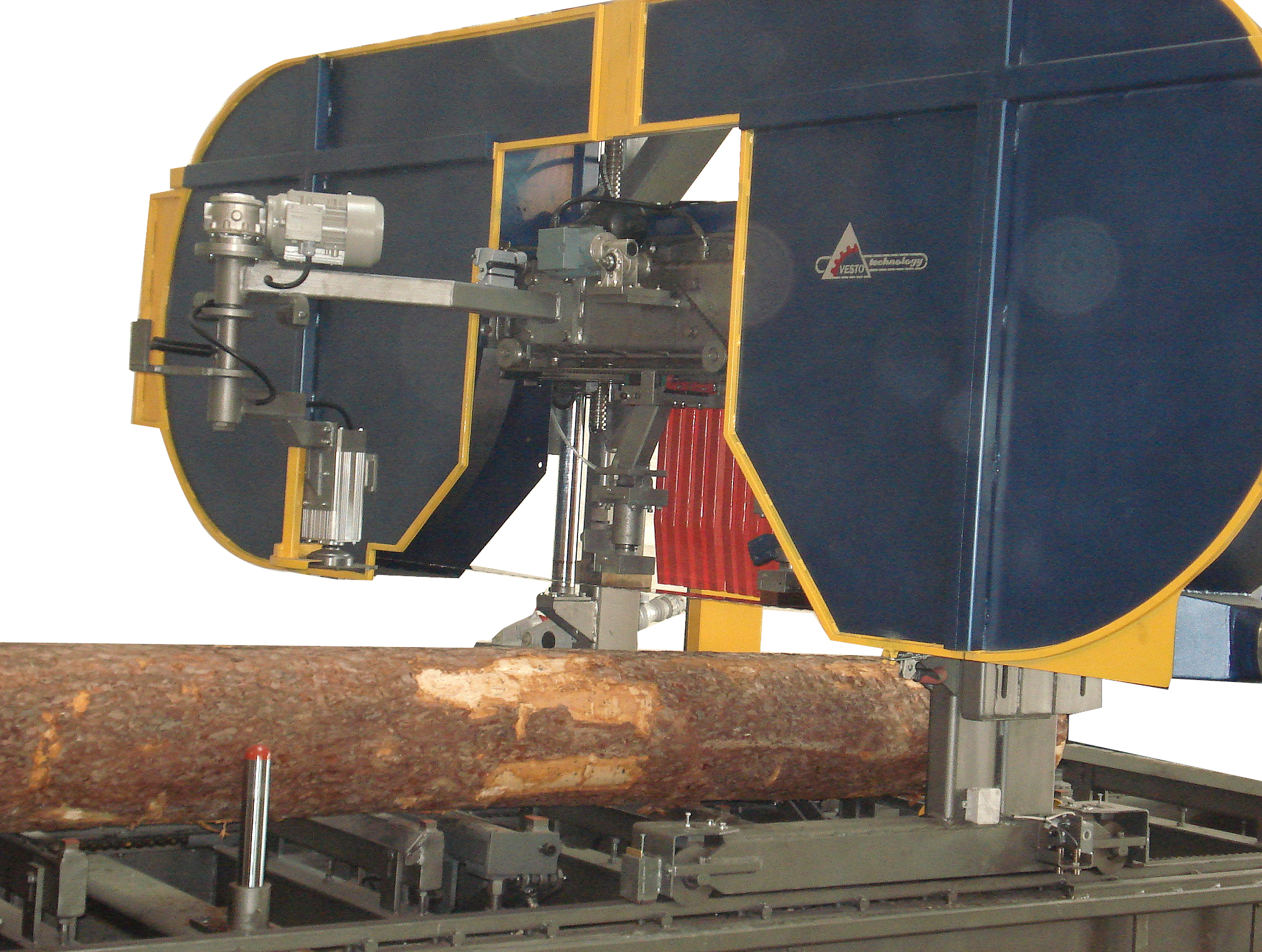

ГОРИЗОНТАЛЬНАЯ ЛЕНТОЧНАЯ ПИЛА

     Горизонтальная ленточная пила ZHL 120 предназначена для распиловки бревен на необрезные и обрезные доски, брусья, трехкантные доски и брусья любых требуемых размеров. Не требует предварительной сортировки бревен по диаметрам, при этом коэффициент выхода готовой продукции не уменьшается.
      Ленточная пила должна быть оборудована накопительной эстакадой для бревен, отделителем кругляка с механизмом подачи кругляка на стол ленточной пилы.
      Подвижная пильная головка приводится в действие при помощи моторного редуктора.
      Ленточную пилу обязательно надо оборудовать компьютером для установки размеров и регулятором скорости хода, а также сталкивателем распиленных досок, брусов, распределительным транспортёром распиленного материала в трех направлениях.
      Ленточную пилу обслуживает один человек. Подача бревен, отделение, распределение готового материала выполняется автоматически. Все манипуляции с кругляком, а именно: поворот вокруг своей оси, прижим базовой поверхности к станине, регулировка уровня, захват выполняются при помощи гидравлики.
      Для быстрой установки первого распила применяется лазер.
      Для увеличения срока эксплуатации ленточного полотна применяется предварительная фреза, которая непосредственно перед режущим ленточным полотном осуществляет зачистку бревна от грязи и коры.
      Средняя производительность за смену 40-50 м³, (расчет сделан исходя из чистой продолжительности пиления не менее 7 часов в смену, по 50 мин. в час).

           Технические показатели
Мах. длина распиливаемого материала (мм)      6200
Макс. диаметр бревна (мм)      800
Мах. ширина распиливаемого материала (мм)      800
Мах. высота распиливаемого материала (мм)      700
Диаметр пильних шкивов (мм)      1300
Ширина ленты (мм)      150
Длина ленты (мм)      8400
Толщина ленты (мм)      1,2 ÷ 1,3
Число режущих лент (шт)      1
Скорость подачи при пилении (м/мин)      30 ÷ 40
Мощность главного двигателя (кW)      37
Общая установленная эл. мощность (кW)      54
Нагрузка (%)      ~ 55 ÷ 60
Средняя производительность за смену по сырью (м³)      40 ÷ 50
Высота пилорамы (мм)      3550
Ширина пилорамы (мм)      3600
Длина пилорамы (мм)      9500
Вес станка (кг)      ~ 6200
